IPX4防水测试装置-摆管式

  • IPX4防水测试装置-摆管式
  • IPX4防水测试装置-摆管式
  • IPX4防水测试装置-摆管式
  • IPX4防水测试装置-摆管式

测试防水等级IPX3、IPX4,适用性广泛,适用于第三方检测机构使用。

标准配置R800mm摆管(可另外增配R1000、R1200等)。

设备自带储水箱,流量精准,摆动平稳。

可通过华南计量、赛宝计量等单位的检测认证,并出具带CNAS标志的合格证书。

  • 设备特点
  • 技术参数
  • 包装清单
  • 视频演示

符合标准

IPX4防水测试装置依据【中国国家标准化管理委员会】发布的外壳防护等级IP 代码》GB 4208-2008/IEC 60529 2001设计制造,同时亦参照GB 7000.1-2015/IEC 60598-1:2014 第九部分(防尘、防固体异物和防水)防水测试标准。

IPX4防水测试标准

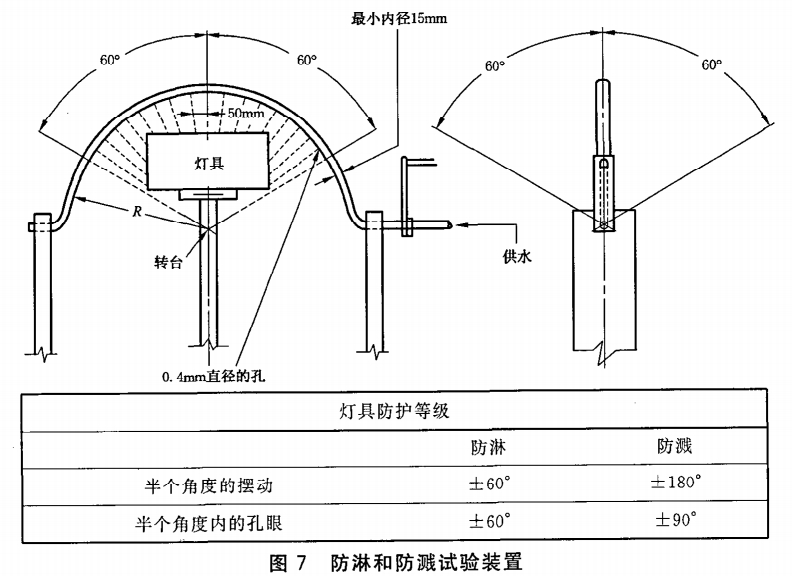

灯具IPX4测试标准

IPX4防水测试装置-参考标准

主要应用领

设备应用领域

功能介绍

1、 IPX4防水测试装置可用于专用防水试验室,进行【IPX3】/【IPX4】防水等级测试。

2、 机型结构:采用双立柱式结构,安装方便,摆管转动平稳。

3、 机箱内安装有储水箱,水箱内装用水位浮球阀自动控制进水,并有高、低水位报警检测,有效防止水泵缺水干转而损坏

4、 测试时间可设定:0-999min(可调);样品电源通断电时间可通过程序控制:停电(0-999 min 通电(0-999min停电(0-999min),适用于样品在测试中需要通断电

5、 转台驱动:使用国产优质步进电机,速度及角度可在触控屏上设定(可调),在标准范围内精准无级可调,并能自动控制正反转动(正反转:适合带样品通电测试,防止绕线)

6、 测试时间可在触控屏上设定,设定范围为:0-999min(可调)

7、 IPX4防水测试装置的过滤措施:标配高精度的过滤器,能有效过滤自来水中的杂质;滤芯可定期更换。

8、 IPX4防水测试装置的机箱安装有内嵌式备件盒,放置常用备件(如六角螺丝刀、滤芯、针头等),方便用户保管和使用

9、 远程操作”的功能:用户可在手机及电脑上对机器进行参数设定、启动、停止、清除数据等动作。(需下载相应软件)。

材质说明

1、 IPX4防水测试装置-机箱外壳:全部采用SUS304#不锈钢板制造,确保长时间使用不生锈

2、 IPX4防水测试装置-转台:全部采用SUS304#不锈钢板制造,确保长时间使用不生锈。

3、 核心控制系统:采用彩色7寸触控屏+松下PLC (软件程序由广州岳信自主开发设计)。

4、 电器元件:采用如LG、欧姆龙等进口品牌(接线工艺完全符合国家标准要求)。

5、 摆管驱动:采用进口松下伺服电机(采用伺服电机具有噪声小,摆管速度角度精准等优点)。

参考图片

IPX4防水测试装置-触控屏界面

IPX4防水测试装置-触控屏界面

IPX4防水测试装置-样品转台

IPX4防水测试装置-转台

IPX4防水测试装置-喷水效果

IPX4防水测试装置-喷水效果

机型说明:YX-IPX34C-R800

其他说明:淋雨试验装置由广州岳信试验设备有限公司自主设计及制造,此款机型可另外加配R600/R400/R200型号的摆管。若您有需要,请在订购前与客服联系,谢谢您的支持与厚爱!

结构参数

摆管尺寸

R1000mm(可加配R 800mmR600mmR400mm

外尺寸(工作中)

  2800*进深220 0* 2200 mm

喷水孔尺寸

直径0.4mm

摆管内径

15mm

样品转台直径

直径600mm(可加配∮400台面、∮200台面)

功能参数

流量

0-5L/min

转台转动速度

1-5r/min(精准可调)

转台高度范围

1150-175 0mm

摆管角度

120ºIPX3)、350ºIPX4)或自定义设定

摆管摆动速度

24来回4S72 来回12S(精准控制)或自定义设定

电气参数

电源电压

220V

设备功率

1.0KW

安全保护功能

漏电保护、缺水保护、短路保护


包装清单

※  1、淋雨试验装置一台(标准配置)

  2、标准配件:针头、针头座、高级滤芯、进出水管等

  3、淋雨试验装置-出厂合格证

  4、产品操作说明书

  5、品质保修卡,维修记录卡

  6、送货单

暂无,待更新……
