户外机柜淋雨试验装置

一、设备功能：该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨、溅水、喷水的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

二、执行标准：

符合 IEC60529:1989 +A1:1999 +A2：2013《 Degrees of protection provided by enclosures(IP Code) 》、《外壳防护等级(IP 代码 ) 》14.2.1 、14.2.2、 14.2.3 、14.2.4 条款与图3、图 4 的要求。
三、设备特点：

1、适用于进行产品的IPX5防水等级测试。

2、整机全部采用SUS304#材料加工制造，确保长时间使用不生锈。

3、箱式结构；自带水箱，循环用水；储水箱内装有水位浮球阀，自动控制进水，并有低水位报警检测。

4、门上有大面积透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。

5、IPX5：19把IPX5喷枪，喷枪依照IEC60529 之规格承制（如下图）

6、喷枪安装方式:

a）垂直摆动方向:5个喷枪为一排,上下摆动( 范围大于0.5米),配2 排。

b）水平摆动方向:2个喷枪为一排,左右摆动( 范围大于0.5米),配3 排。

c）顶部安装3把固定的喷枪(可IPX34 花洒喷头)

d）一共19把喷枪，每个喷枪都单独进行流量显示及调整。

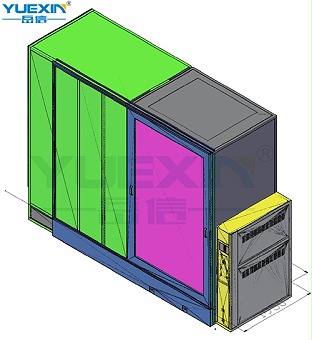

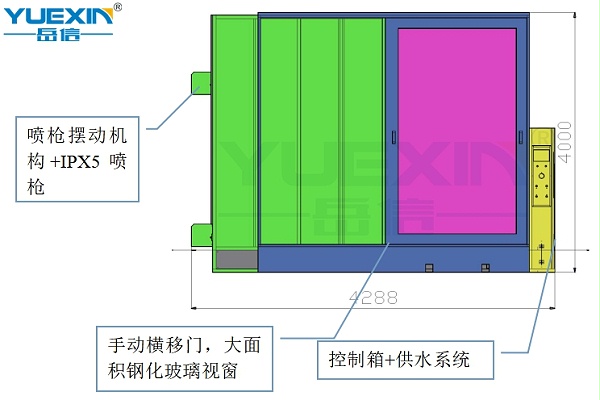

四、设备方案图：

五、现场实拍图：
