汽车防水检测线是对汽车整车进行防喷淋检测,需要根据汽车的尺寸、外形、使用场地、检测效果等因素来设计筹建,因为每一台出厂的汽车,都需要经过汽车防水检测线的检测,才能正常使用。
一、 汽车防水检测线 方案简介:
1. 设备应依据 QC/T476-2007、GB/T12480-2009 、QC/T 911-2013、T/CSEE 0036—2017技术要求进行结构设计,并满足应急电源车淋雨试验检测标准的要求。
2. 相关测试标准:
3. QC/T 911-2013 《电源车》
4. T/CSEE 0036—2017 《低压电力应急电源车通用技术要求》
5. 淋雨试验装置设备由淋雨室体、喷淋装置、循环水处理系统、泵送系统、控制系统及安全防护系统等组成。
二、 汽车防水检测线技术参数要求:
1. 设备主要部件选用知名品牌厂家的优质产品,确保整机的质量和性能。
2. 防雨密封性试验装置要保证从各个方向对工件喷水,避免出现喷水死角和降雨空白区域,并保证喷水压力达到要求。
3. 支架结构在保证防锈的同时应简洁美观。
4. 汽车防水检测线工作室尺寸:内部空间不小于 L12000mm×W4200mm×H4700mm。
5. 应满足最大车辆尺寸 12m×2.5m×4m (长×宽×高)及以下的应急电源车开展淋雨试验的要求。
6. 降雨强度: 8~12mm/min,并具备连续可调功能。
7. 喷淋方向:车辆两侧面、顶部、底部、前部和后部,共六个面,底部喷淋阵设有手阀。 8、喷孔直径:φ2.5mm
8. 喷淋密度: 400×400mm
9. 喷嘴数量不少于 1360个
10. 供水压力:150kPa±10KPa可调
11. 喷淋装置管径:主管Φ150、支管Φ102、喷淋管阵Φ40 (材质均要求SUS304优质不锈钢)
12. 压力表:电磁式压力表,表盘Φ100mm
13. 流量计:电子式流量计。
14. 供水:卧式不锈钢离心泵。
15. 淋雨时间:0~9999min,任意可调
16. 车辆通过方式:人工驾驶通过进出方式。
三、 汽车防水检测线方案:

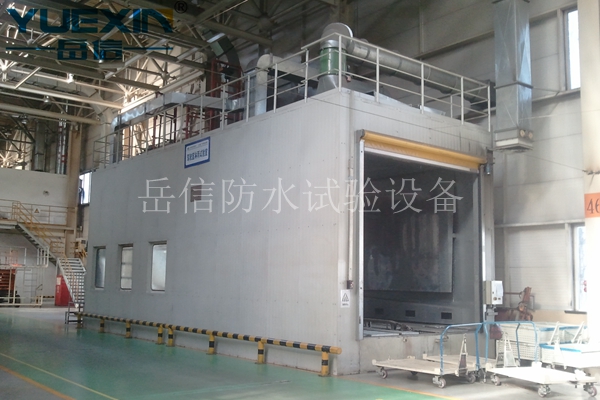

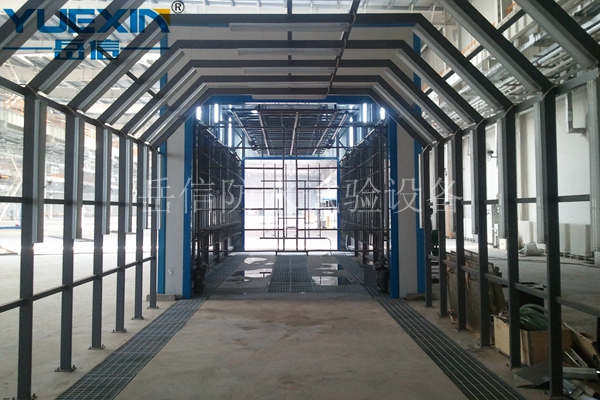

汽车防水检测线设备由淋雨室体、喷淋装置、供水系统、控制系统及安全防护系统等组成。采用整车单进入式结构。试验车辆进入淋雨室后,选择开启喷淋模式,可对车身前、后、左、右、上、底部进行喷淋,其中底部和前部(靠进大门端喷淋阵)喷淋可单独开启和关闭;对水泵变频压力调节及旁路控制,实现对流量变化的控制,进而达到所需要求。
