样品范围
约2500*1500*1800
外箱尺寸
约3000*进深2000*高2300mm
内箱尺寸
约1700*进深1570*高1750mm
产品特点
内箱结构采用SUS304#不锈钢
合作案例
一、产品概述：

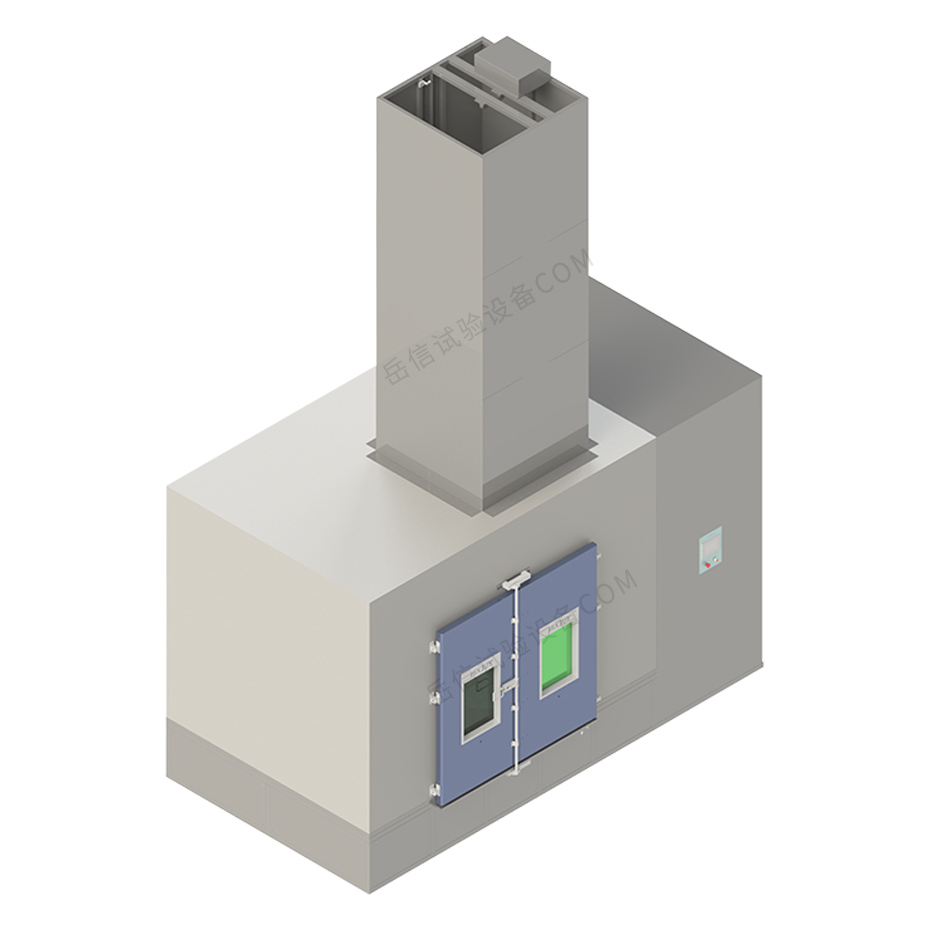

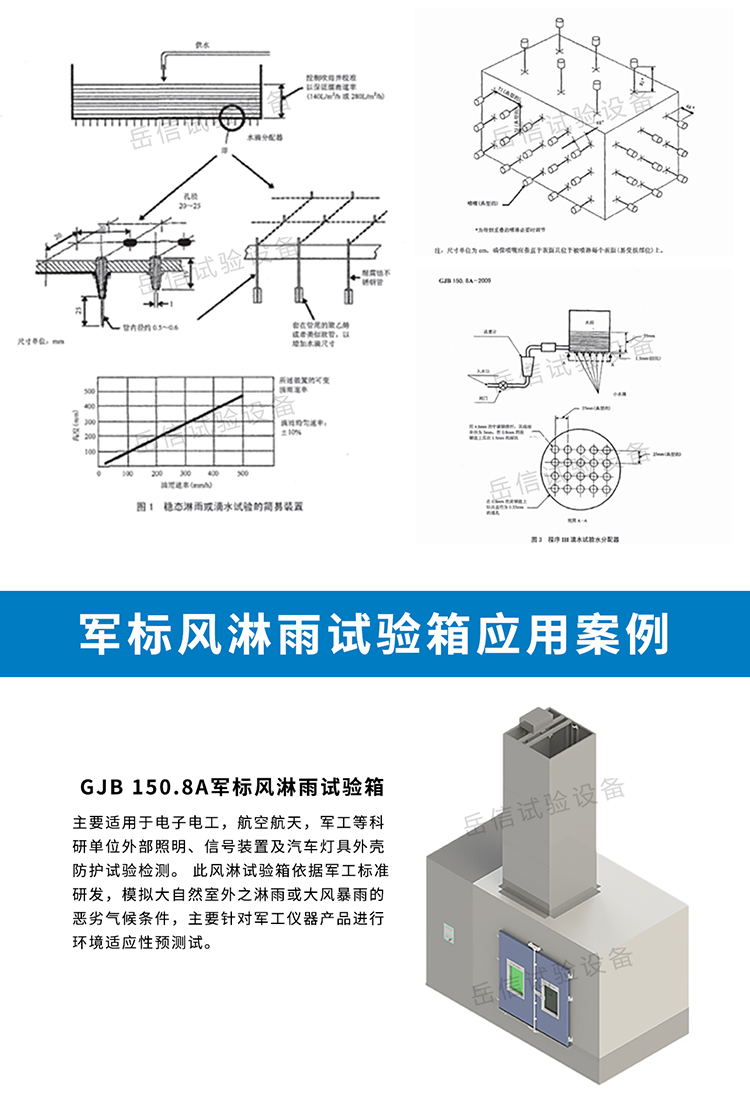

军标风源淋雨试验箱是一种严格按照GJB 150.8A-2009《军用装备实验室环境试验方法 第8部分：淋雨试验》标准设计制造的精密环境试验设备 。其核心在于在一个试验箱内集成有风源的淋雨（吹雨）、滴雨和强化试验三种程序，通过模拟不同强度的降雨环境，精确评估军用设备、电子元器件及外部构件的外壳密封防雨性能，以及其在淋雨期间和之后的工作效能 。
设备通过三套独立的系统，分别模拟三种不同的淋雨效应，以全面考核产品的防水能力：
1.程序Ⅰ：降雨和吹雨试验：旨在评估伴随强风的降雨对设备密封性的影响。系统使用0.5-4.5mm直径的雨滴，在10-18m/s 部分设备可达≥18m/s）的水平风速吹拂下，使雨滴能够以 从水平方向到45°角的变化，均匀地扑打在试件的一侧，模拟狂风暴雨的严酷环境 。
2.程序Ⅱ：强化试验：针对大型或无法使用吹雨程序的试件，采用高水压进行全方面喷淋。系统通过布置在试件四周（如上、下、左、右、前、后六个面）的多个不锈钢喷嘴，以≥276KPa的压力喷射水流，模拟极端暴雨条件下的防水能力 。
3.程序Ⅲ：滴水试验：用于评估设备对垂直下落雨滴（如冷凝、滴落）的防护能力。系统利用一个以20-25.4mm间距点阵分布滴水孔的滴雨盘，产生0.5-4.5mm的雨滴，从≥1米的高度以约9m/s的最终速度匀速降落到试件表面 。
三、系统与设计特点
军标风源淋雨试验箱关键技术系统：
1.风源与吹雨系统：采用大功率风机配合精密风道设计，提供稳定可调的水平风速，并通过特殊结构的喷嘴产生符合标准要求的雨滴，模拟有风源的降雨环境 。
2.滴雨装置：采用真空稳压设计的滴水箱，配合高精度点阵式滴雨孔（孔径20-25.4mm），确保水滴均匀、稳定地垂直滴落，避免水流成股 。
3.强化喷淋系统：由多组可调角度的不锈钢喷嘴（间距350mm）和高压水泵组成，从试件多个方向进行强力喷水，满足GJB 150.8A对大型试件或特别严酷条件的测试要求 。
4.试品旋转系统：通过减速电机和可调速转台，使试件在试验中以1-5r/min的转速缓慢旋转，确保其各个表面承受均匀的淋雨冲击 。
5.精密控制系统：采用彩色触摸屏与可编程控制器，实现对水温、降雨强度、风速、转台转速及试验时间的精确设定与自动控制，并具备实时监控、数据记录与故障报警功能 。
6.材质与安全：内箱采用SUS304不锈钢，外箱为优质库板/钢板喷塑，并配备风机、电机、水泵过载保护、漏电、超温 等多重安全保护系统，确保设备长时间稳定运行 。
该设备广泛应用于需要高可靠性密封防雨性能的行业：
1.军标与航空航天：检测军用通信设备、雷达、导航仪器、外部武器挂架等，在强降雨环境下的生存与工作能力 。
2.汽车及零部件：测试车灯、外部信号装置、电气防雨套、门锁、天窗、新能源充电接口等在暴雨中的密封性 。
3.电子电气与户外设备：评估户外机柜、连接器、照明设备、摄像头等的防水等级（如IPX3-X9K，部分设备可扩展） 。
4.科研与质检：科研机构和质量监督检验部门用于产品开发、定型鉴定及标准符合性测试 。
